A. Krótkie wprowadzenie
Ta maszyna jest niezależnym produktem innowacyjnym naszej firmy przez wieloletnie badania i rozwój.Tęmaszyna jest specjalnie do produkcji worka z pęcherzykiem powietrza,nadaje się do papieru kraftowego, folii perłowej lubaluminizedfolia do koptrunia i folia bąbelkowa i tak dalej. Maszynajest kontrolerem przez Delta PLC,Interfejs człowiek-maszyna, trakcja serwomechna. Prędkość odwijania jest jednolita i synchroniczowa,i użyć korekcji fotoelektrycznej (EPC). Ma funkcję łatwej obsługi, automatycznego liczenia i segmentowania, automatycznego zatrzymywania się w przypadku brakujących znaków druku, automatycznego zatrzymywania się, gdy brakuje surowców, ruchomego noża tnącego i tak dalej. Działastabl ( stabl )e, produkty są gładkie i ładne, niezawodne uszczelnienie i przyczepność. Jest to najlepszy i niezawodny sprzęt do produkcji rodzajów spotęgowanych worków do ogarnięcia pęcherzyków powietrza.
B: Główne zmienne techniczne
Zastosowany surowiec | Aluminized Pęcherzyk powietrza , Kraft Paper Air bubble, Pearlescent Pęcherzyk powietrza, PE Foam Film, i tak dalej. (grubość większa niż 90 g/m2 jest najlepsza) |
Prędkość | 10-40M/min( w zależności od wielkości torby) |
Maksymalna szerokość torby | 600 mm |
Maksymalna długość torby (wysokość) | 700mm (w tym część samoprzylepna) |
Maks. Średnica odwijania | 1400 mm |
Maksymalna szerokość odwijania | 1500 mm |
Masa maszyny | 4200KG |
Rozmiar maszyny | 13000 * 2500 * 2000mm (L * W * H) |
Całkowita moc | 16kw |
Zasilania | 3Fazy, 4Lines, 380V, 50Hz |
Dopływ powietrza | 5-10kg/cm2 |
C Główna specyfikacja:
1、 Komputer główny:Delta PLC jest przyjęta jako główne sterowanie pełną linią produkcyjną (obejmują regulację temperatury), 7-calowy ekran dotykowy, Double Servo Sterowanie długością silnika. Wyposażony w automatyczne liczenie, alarm z wyprzedzeniem, numerowany otrzymanie, wyświetlanie numerów, zatrzymanie wysokiej pozycji i tak dalej funkcja.Tthegłówny silnik sterujący długością przyjmuje silnik serwo delta o dużej pojemności, wyposażony w precyzyjną przekładnię planetarną. Główną zaletą jest możliwość kontrolowania precyzji prędkości, temperatura nie wymaga całkowitej zmiany, dobra stabilność, torba nie będzie rozciągać.
2.Metoda ciągnięcia surowców:Regulacja długości przyjmuje serwosilnik,dwa serwo silnik ciągnąć w fix-długość,kombinowana grupa pasów i gumowa rolka kocista.
3.Jednostka złożona:Trzy urządzenie stacji do odwijania,pierwszy i drugiStations do rolki pęcherzykowej powietrza (lub gotowe-Związekmateriałów),Trzecia stacja jest dla papieru kraftowego, folii perłowej, Lubaluminizedodwijanie filmu,przyjmuje automatyczne obciążenie cylindra powietrznego i system EPC. Urządzenie złożone przyjmuje ogrzewanie rolkowe oleju, aby dwa materiały online spotęgowane. Za pomocą rolki na ciepło olejowej wyposażonej w pole do podgrzewania, kontrola temperatury utrzymuje dobrą stabilność.
4.Jednostka formująca:Składanie typu trójkąta.

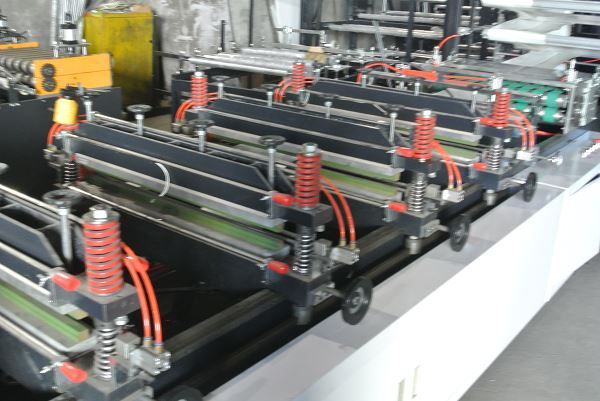

5. Jednostka uszczelniająca: Urządzenie to jest wyposażone w jedno pneumatyczne urządzenie deflate grupy igieł, jedno urządzenie do prasowania na zimno (euipped z samoobwodowym systemem chłodzenia wodą), cztery zestawy 20mm urządzenie do uszczelniania ciepła. Silnik serwoMechanicznepull-down, komputer ustawiony tryb formowania czasu, regulowane ciśnienie sprężyny, łatwy w obsłudze.
6.Jednostka zasilająca:Karmienie jestAutomatyczniesterowany sygnałem komputerowym, regulacja prędkości przez falownik Delta z silnikiem redukcjum ac。
7. Samoprzylepna taśma jednostka: Podwójna pozycja taśma klejąca urządzenie klejenia.
8.Odwijanie jednostki:Jednoniemieszczene niezależne jednowałowe urządzenie odwijające, wyposażone w system EPC. Urządzenie hamulcowe przyjmuje automatyczny system kontroli napięcia w proszku magnetycznym o masie magnetycznej o masie 2,5 kg.
9. Główny nóż do cięcia na zimno: Sterowanie silnikiem serwomecha przez serwo, natychmiast odetnij uszczelnioną torbę, gdy jest uszczelniona.
10.Printing Mark Tracking Unit: Wyposażony w dwa zestawy włoskie urządzenie do śledzenia zdjęć oczu。
11. Urządzenie do zbierania: 2-metrowy przenośnik taśmowy
12、Podwójna głowica gorące topnienia kleju urządzenie do natryskiwania: punkt dalszego natryskiwania.
13、Dodatkowy ząbkowany nóż do prasowania na zimno: 1szt(Opcjonalnie drobne zęby lub zęby szerokości)
14、Okres gwarancji: 1 lata (nie obejmuje części zużywanych)
D: Instrument pomocniczy
1. Zasilanie:3fazny, 4line,380V, 50hz, z przewodem uziemianym(Wymóg dotyczący drutu uziemiawego:Przy średnicy 30-50mm, długość 1,5 m pręt stalowy bezpośrednio do ziemi,przewód ołowiany na górnym przewodze 0,6-0,8 mm2),absolutnie zabronione jest podłączenie przewodu uziemienia na maszynie。
2.Miejsce instalacji:Utwardzania ziemi jest wymagane w celu zapewnienia, że po zakończeniu instalacji sprzętu i debugowania, w procesie działania, nie będzie nieprawidłowego działania sprzętu lub uszkodzenia sprzętu, takich jak rozliczenia fundamentów.
3、Dopływ powietrza:5~10kg/cm²
4、Całkowita moc:16KW
Główne specyfikacje
Nie. | Element | Ilość
| Modelu
| Uwaga
|
1 | Ekran dotykowy (główny) | 1 | 10inches | Weinview ,Tajwan |
2 | Ekran dotykowy (Składane Deive) | 1 | 7inches | Weinview ,Tajwan |
2 | Kontroler ruchu | 1 | Huichuan,Chiny | |
3 | Przełączniki zasilania | 1 | 24v50w | CHNT,Chiny |
4 | Odpowiedź półprzewodnikowa | 8 | MGR-1 D4840 | Wyprodukowano w Chinach |
5 | Główny regulator temperatury | 8 | Omron | Na ekranie dotykowym |
6 | Termoelement | 8 | 0.5M K-type | Wyprodukowano w Chinach |
7 | Stycznik ac | 1 | 50a | Schneider |
8 | Stycznik dc | 8 | DC24V | Schneider |
9 | Znak drukowania Photoeye | 2 | Włochy | |
10 | Odwijanie Photoeye | 1 | Wyprodukowano w Chinach | |
11 | Przełącznik zatrzymania brak materiału | 2 | CHNT,Chiny | |
12 | Przełącznik startowy | 4 | LAY37 (właso. | CHNT,Chiny |
13 | Przełącznik zatrzymania | 4 | LAY37 (właso. | CHNT,Chiny |
14 | Wyłącznik awaryjny | 1 | LAY37 (właso. | CHNT,Chiny |
15 | Przełącznik uskoku | 4 | LAY37 (właso. | CHNT,Chiny |
16 | Główny przełącznik silnika | 1 | LAY37 (właso. | CHNT,Chiny |
17 | Przełącznik grzewczy | 8 | LAY37 (właso. | CHNT,Chiny |
18 | Loactor ( loactor ) | 2 | 4.7K | Wyprodukowano w Chinach |
19 | Przełącznik uskoku | 1 | BOSUN 24V | CHNT,Chiny |
20 | Klej Włócznia zawór elektromagnetyczny | 1 | BOSUN 220V | AIRTAC ( AIRTAC ) |
21 | Silnik główny | 1 | 5.5Kw | Wyprodukowano w Chinach |
22 | Odwijanie falownika | 2 | Dvm1.5Kw | Wyprodukowano w Chinach |
23 | Sterownik topliwego | 1 | YT-MD501 | Fujian yongtai |
24 | Główny silnik serwo cięcia | 1 | 1,5kw | Huichuan,Chiny |
25 | Śledzenie serwo silnika | 1 | 0,85kwkw | Huichuan,Chiny |
26 | Główny serwosilnik | 2 | 3,0KW | Huichuan,Chiny |
27 | Odwijanie silnika | 1 | 1,5 TYS. | Wyprodukowano w Chinach |
28 | Silnik przenośników | 1 | 0,37 KW | Wyprodukowano w Chinach |
29 | Wskaźnik zasilania | 3 | AD-16 220V | Wyprodukowano w Chinach |
30 | Wskaźnik braku materiału | 2 | LTE-11015 220V | Wyprodukowano w Chinach |
31 | Woltomierz | 1 | 85L17 250V | Wyprodukowano w Chinach |
32 | Miernik Ampere | 6 | 85L17 20A | Wyprodukowano w Chinach |
33 | Odwijanie systemu EPC | 1 | 90-TDY | Wyprodukowano w Chinach |
34 | Regulator napięcia Proszek magnetyczny | 1 | 2,5 KG | Wyprodukowano w Chinach |
35 | Automatyczny system kontroli napięcia | 1 | Wyprodukowano w Chinach | |
36 | System EPC z natryskiem kleju | 1 | 90-TDY | Wyprodukowano w Chinach |
37 | Odwijanie urządzenia | 1 | Wyprodukowano w Chinach | |
38 | System sterowania PLC | 1 | Wyprodukowano w Chinach | |
39 | PS115 Skrzynia przekładni planetarnych | 1 | Wyprodukowano w Chinach | |
40 | Kodera | 2 | Wyprodukowano w Chinach | |
41 | Wał powietrza | 1 | Wyprodukowano w Chinach | |
42 | Mały silnik krokowy | 7 | (odwijanie i pozycja worka skrzynkowego Dostosuj) | Wyprodukowano w Chinach |
43 | Urządzenie do worek skrzynkowy | 1 | Wyprodukowano w Chinach | |
44 | Box bag bottom Puncher | 1 | Wyprodukowano w Chinach | |
45 | Wykraczarka do torby pudełeczkowej | 1 | Wyprodukowano w Chinach |
Wolne części:
1 RęcznieDokonać rezerwacji: 1copy
2 Narzędzia sprzętowe: 1 zestaw
3 Czajnik olejowy : 1szt.
4 Termoelement:szt.
5 OgrzewanieRury :szt.
6 Teflon : 2metr
7 Sprzęt nylonowy: szt.
8 Ostrzenie ostrza :szt.
9 Podkładka maszynowa:24 szt.
10 Regulator frezu:1 zestaw
